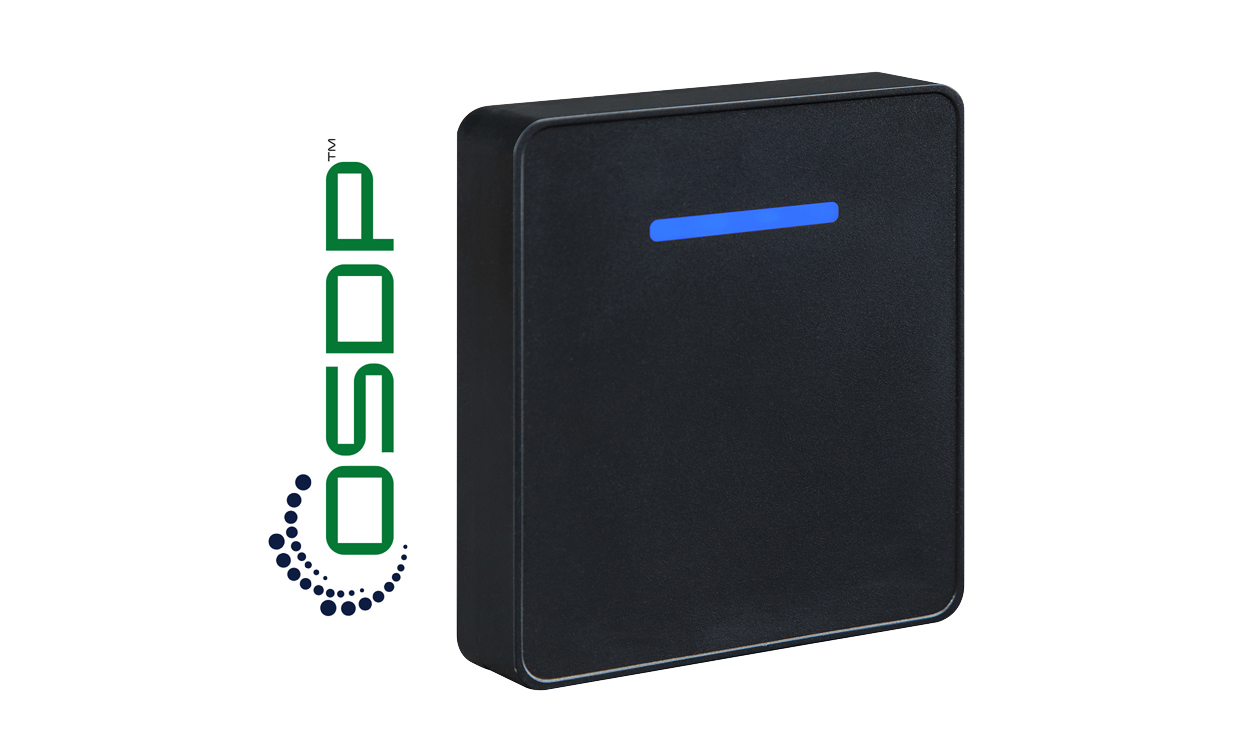

Считыватель карт Mifare с интерфейсом OSDP (Open Supervised Device Protocol)

IDETRIS-12 MF OSDP – Является тестовым устройством для мониторинга, проверки, настройки и тестирования RFID модальностей разных типов и параметров при использовании OSDP-протокола.

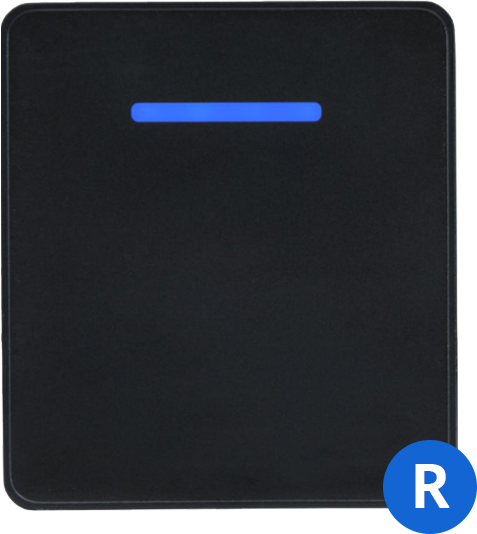

Версия R – без PIN-панели

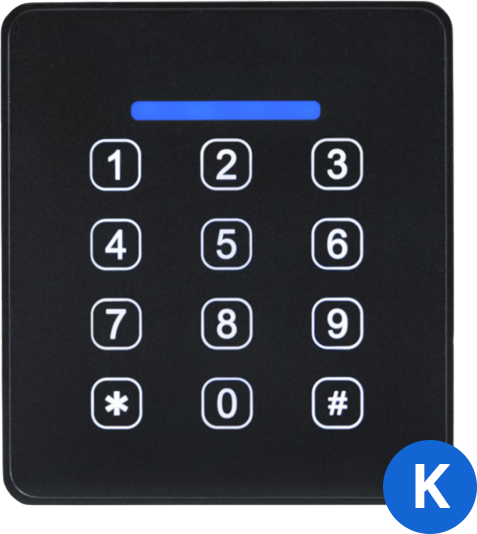

Версия K– c PIN-панелью

Технические преимущества

Считыватель защищен от электромагнитных помех, «фрода» и реплицирования карт. Имеет антистатический контур, защиту от некорректного соединения, множественные алгоритмы защиты зоны контактной группы RFID – панели. Считыватель может быть установлен в зонах с высоким радиочастотным шумом и в рамках инфраструктуры, где находится множество
металлических элементов. Технология позволяет и защитить карты от подделок, и защитить коммуникационный интерфейс посредством OSDP.

Области применения

Контроль доступа, физическая и логическая аутентификация, учет рабочего времени, транспорт, платежная авторизация.

RFID считыватель

Шифрование данных

Коммуникационные интерфейсы: OSDP,
Wiegand 26 / 34

94,2мм x 93,7мм x 20мм
небольшой размер, противоударный корпус – позволят использовать терминал в любых условиях долгие годы.

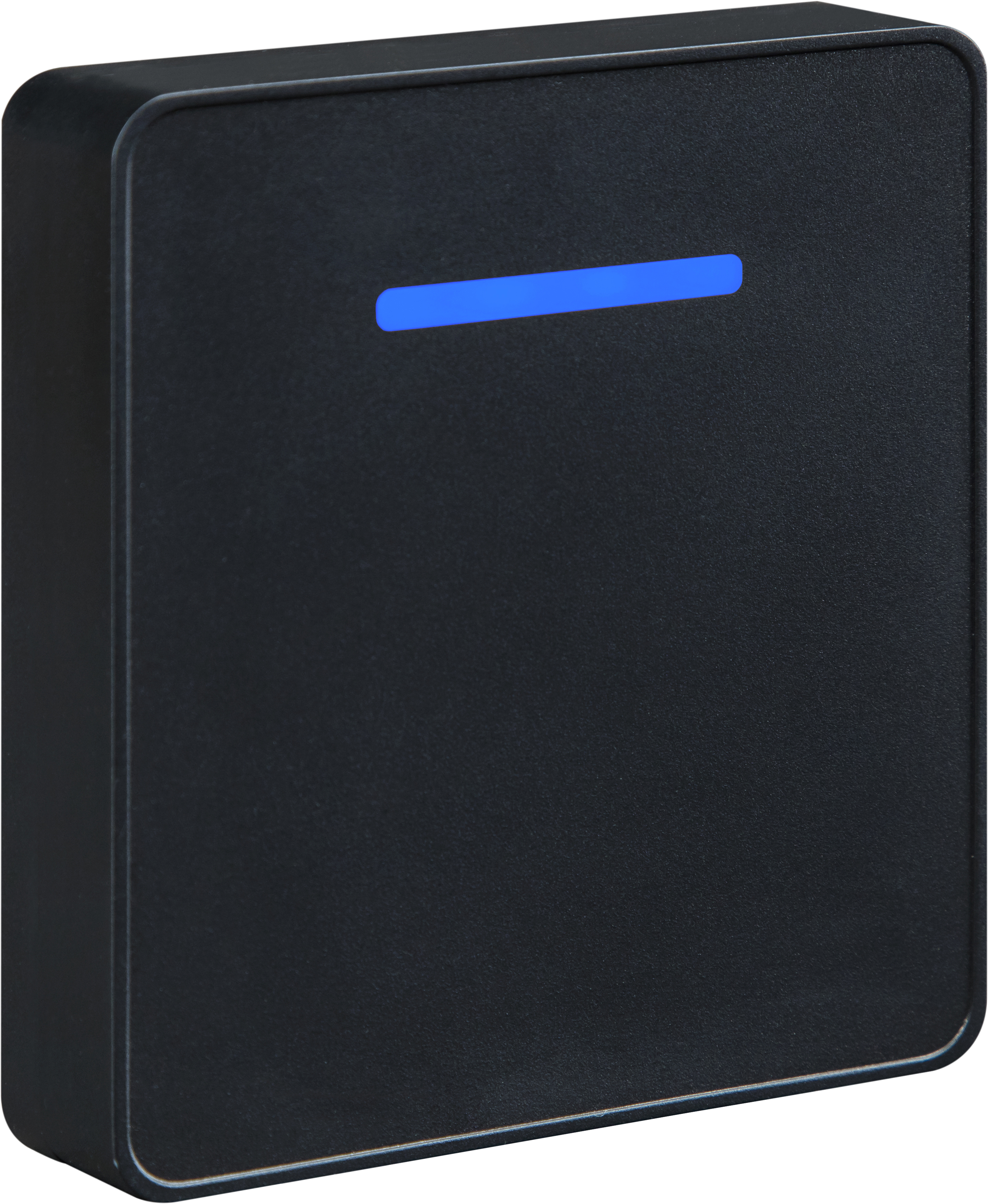

Корпус IDETRIS-12 MH OSDP выполнен из
ударопрочного пластика, фронтальная крышка
выполнена из защищенного ABS. Корпус
соответствует стандарту IP65.

Технические характеристики

  • Артикул: IDETRIS-12 MF OSDP TEST
  • Корпус: ABS
  • Типы карт в версии: Mifare
  • Частота: 13,56MHz (IC)
  • Время верификации: 100ms.
  • Коммуникационный протокол: 485 OSDP
  • LED: красный/синий/зеленый
  • Инсталляция: 100m.
  • ESD защита: +2,5KV
  • Встроенный Watch Dog (мониторинг работы
    устройства): +
  • IP65 стандарт защиты от влаги: +
  • Алгоритм защиты карты от подделок: +
  • Автоматическая диагностика: +
  • Защита от взлома системы: +
  • Звуковой сигнал: +
  • Рабочая температура: -20C — +70C
  • Температура хранения: -20C — +60C
  • Рабочая влажность: от 5% до 80%RH
  • Геометрия устройства: 94,2mm x 93,7mm x 20mm.
  • Рабочее питание: DC12V +/-5%
  • Энергопотребление: 200mA
  • Коммуникационные интерфейсы: OSDP,
    Wiegand 26 / 34

Сравнение протоколов Wiegand и OSDP

Cтандарт Wiegand не может в полной мере обеспечить безопасность корпоративных организаций, а до глобальной интеграции OSDP еще очень далеко. В связи с этим в компаниях постоянно возникают угрозы, создающие проблемы обеспечения комплексной безопасности передачи данных. На сегодняшний день использование OSDP, особенно на объектах с повышенными  требованиями к безопасности, – это необходимость. Удобство в монтаже, двусторонняя связь со считывателями, простота аппаратной настройки, использование криптографии для защиты данных – все эти факторы способствуют оптимизации работы, экономии средств и улучшению безопасности объектов.

OSDP (Open Supervised Device Protocol) — протокол связи для взаимодействия с одним или несколькими от периферийных устройств (PD) с панелью управления (CP) в рамках протокола двухпроводной сети и многоабонентским последовательным каналом связи RS 485. Этот протокол может быть использован в качестве основы для развертывания на сторонних носителях.

Функция
Возможность обратной связи
Шифрование трафика
Расширение функционала
Дальность линии
Стоимость разводки кабелей
Управление индикацией
Мониторинг работоспособности считывателей
Wiegand
нет
нет
нет
до 150 метров
Высокая стоимость монтажа
Ограниченные возможности управления индикацией
Не поддерживается мониторинг и конфигурация считывателей
OSDP
да
да
возможно
до 1200 метров
Средняя стоимость монтажа
Гибкая настройка с широкими возможностями, включая текстовые дисплеи
Постоянный мониторинг и возможность гибкой и централизованной конфигурации считывателей

Подробнее о стандарте OSDP

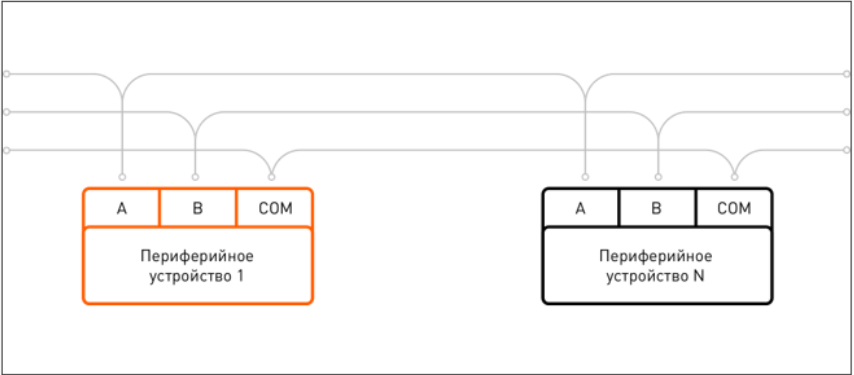

Физической основой протокола OSDP является интерфейс RS-485, позволяющий в некоторых реализациях подключать более 100 устройств на одну интерфейсную линию. Если устройству не нужно дополнительное питание, то для подключения достаточно всего одной витой пары:

Наглядный пример особенностей OSDP – возможность подключения нескольких считывателей в
одну линию. Это удобно и экономно, поскольку не нужно занимать отдельные порты на
контроллере и тратить силы и ресурсы на прокладку кабеля для каждого из считывателей. Но в
этой схеме есть и свои недостатки: так как это последовательное подключение, то при разрыве
цепи перестанет функционировать полностью вся шина после точки разрыва.

OSDP принимает стандартный формат передачи байтов: 8-N-1 при скорости обмена 9600 бод. Этот вариант достаточно медленный и может накладывать свои ограничения, но на расстояниях около 1 км можно настроить работу на скорости 57 600 бод, а на более коротких дистанциях – с еще большей.

Интересные преимущества OSDP

Двунаправленность OSDP позволяет не только передавать данные от считывателя на контроллер, но и получать обратную связь от считывателя, а также управлять его индикацией без увеличения количества управляющих входов. При использовании Wiegand для управления индикацией задействуется несколько дополнительных линий. В свою очередь, в рамках протокола OSDP по одним проводам передаются и данные о считанной карте, и команда на управление индикацией. Существует также возможность подключения LCD-дисплеев для вывода на них текстовых сообщений. Таким образом, преимущество OSDP заключается не только в значительном расширении функционала, но также в упрощении процедуры настройки и в экономии кабеля при подключении. OSDP – открытый для всех производителей протокол, позволяющий внедрять индивидуальные доработки и имеющий возможности для расширения дополнительными функциями. Производители СКУД пользуются этим и усовершенствуют стандартный протокол.

Адаптивность OSDP

Стандартизованность протокола OSDP обязывает производителей СКУД следовать определенным правилам. Это исключает понятие Vendor Lock, когда оборудование одного вендора работает лишь только в составе его же системы. В случае OSDP можно использовать контроллер от одного производителя, а считыватель – от другого. Рамки стандарта не такие строгие, что предоставляет значительный спектр возможностей производителям развиваться и конкурировать между собой за счет реализации интересных логик на базе расширения стандартного протокола.
