Контроллеры СКУД

KIMALDI

Контроллеры KRETA-3

PDF брошюра

Off-line/online контроллеры для контроля доступа, систем биометрической, радиочастотной или укв — идентификации и сбора данных, имеющие опцию разделения плат процессора от элемента панели управления, высокой степенью защиты и удобным программным интерфейсом. системы — полностью автономные с периодической подгрузкой данных из сети.

Kimaldi Kreta-3 — одно из самых скоростных и надежных автономных устройств, работающих на мировом рынке с возможностью технической адаптации под Заказчика. Собственная память и процессорная архитектура построения делает устройство независимым от работы сети или сервера, однако, контроллер остается сетевым и, с определенной периодичностью подгружает данные (раз в 4 минуты).

Уникальность Kreta-3 — это скоростной механизм обработки данных считывателей, надежность и любые коммуникационные интерфейсы управления. Гибкость интеграции!

Преимущества системы Kimaldi Kreta-3

  • Режим OFFLINE, позволяющий добиться независимости устройства от внешних систем и серверов
    Система работает, осуществляет мониторинг и контроль доступа в режиме OFFLINE, без привязки к удаленному терминалу или источнику энергии (особенно это актуально при перепадах энергии, отключении энергоснабжения в экстремальной ситуации и в рамках систем, когда требуется повышенная безопасность).
  • Контроллер KRETA-3 имеет также сетевой интерфейс коммуникации и, имея процессорную память, может быть подключен к сети СКУД, подгружает данные из сети с определенной периодичностью.
  • Имеет широкий спектр модификаций и интерфейсов.
  • Система Kimaldi KRETA-3 может управлять и другими устройствами, используя как возможности сети, так и собственные платы системы управления и встроенный контроллер. До 4 защищенных цифровых слотов.
  • Контроллер  KRETA-3 может выполнять функцию автономного устройства СКУД за счет сочетания в одном устройстве Kimaldi KRETA-3 нескольких считывателей: считывание отпечатков пальцев c абсолютно надежным кристаллом считывателя (высшие показатели FVC (Fingerprint Verification Competition) and LFD (определение живого пальца)), считыватели proximity карт 125kHz и карт Mifare 13,56MHz, cмарт-карт, карт с магнитной полосой, баркодов DNI итп. (мы можем сделать устройство, сочетающее любые системы распознавания и считывания под требования заказчиков).
  • Связь посредством слотов RS-232, RS-485 и Ethernet UDP, TCP/IP, WiFi опционально.
  • Составные элементы системы: UI (user interface) панель  управления с дисплеем, клавиатура, cистема звукового оповещения и светодиодные индикаторы.
  • Коммуникационный протокол, совместимый с другими устройствами, библиотеки, SDK. Инновационные решения в рамках биометрического замка, позволяющие добиться высшей степени безопасности СКУД (разделенность платы интерфейса и интеллектуального модуля).
  • Система (контроллер-считыватель) KIMALDI KRETA-3 адаптируется к любым режимам КПР (контрольно-пропускным режимам) и встраивается в любые варианты СКУД, в особенности, на объектах высокой степени защиты. База данных и реле могут быть вынесены в изолированные безопасные помещения.
  • Надежный программный пакет, легко адаптируемый Заказчиком (мы также предлагаем бесплатные инструменты SDK).
    Несколько вариантов корпусов для установки на улице, в помещениях и в условиях производств: офисные, уличные стальные корпуса, встраиваемые модули в терминалы и элементы СКУД.
  • Несколько типов панелей верификации: распознавание отпечатка пальца на базе лучшего по категориям надежности, жесткости сенсора и скорости считывания сенсора Kimaldi Electronics (Испания), распознавание рисунка вен пальцев(на базе венозного ИК сканера Hitachi Inc.), считывание карт и меток RFID и УКВ;
    Программное обеспечение, адаптируемое под Заказчика.
    2 года — гарантия.

Особенности считывателя-контроллера Kimaldi krd13m 13,56mhz

Kimaldi KRETA-3 ОFFline автономные сетевые решения, в версии биометрического сканирования пальца рассчитаны для установки на объектах, в учреждениях, офисах и на предприятиях для задач контрольно-пропускного режима и режима учета рабочего времени. Устройства линейки KRETA-3 является надежным решением, легко адаптируемым под условия уже существующих СКУД (систем контроля управления доступом). Система может иметь различные считыватели и представляет из себя гибридное техническое устройство, сочетающее как биометрический сенсор, так и считыватели пластиковых карт, а также PIN-код.

Терминал также работает в сетевом ONLINE режиме, при этом имеет собственную неудаляемую память. Все действия, производимые с терминалом остаются в памяти. Регистрация при доступе на объекты, активация сигнализации, наряду с другими процессами, отсылаются системой в формате ONLINE на сервер в реальном режиме времени и может храниться в неизменяемой памяти, а также может быть восстановлена, когда это необходимо. Информация о событии включает в себя время события и характер события. Также, можно с полной уверенностью сказать, что для производства устройств Kimaldi Kreta 3 используется целый набор уникальных инновационных решений (см. ниже).

Биометрические сенсоры (мы используем абсолютно надежные сенсоры с жесткостью кремния и высокой степени качества):

    • Идентификация пользователя посредством считывателя рисунка пальца (дактилоскопического сенсора) в режиме 1:N — до 1000 или 4000 пользователей в зависимости от модели устройства. Также система позволяет осуществлять идентификацию в режиме 1:1 и 1:Подгруппа.(данные режимы отличаются тем, что при 1:N верификация производится путем поиска индивида (его биометрической информации) в базе данных, а в режиме 1:1 — сравнение данных, например карты с биометрическим показателем. Верификация может производиться по нескольким параметрам: верификация биометрии при вводе пароля, RFID данных, смарт-карты и магнитной полосы. При использовании режимов подгрупп уменьшается время верификации, так как система осуществляет поиск индивида в рамках подгруппы общего числа ID всех пользователей.
    • Идентификация до 10 пальцев пользователя.
    • Персонализированные сообщения на экране: например — «Добрый день Василий Иванович» с возможностью отображения часов рабочего времени.

Считыватели карт и RFID-меток:

  • Считыватели карт: высокочастотный считыватель Mifare 13,56 MHz, низкочастотный «proximity» считыватель 125kHz (EM, Unique, Q5), либо считыватель активных RFID cенсоров, HID варианты считывателей. Мы можем адаптировать систему под Ваши требования.
  • Система может быть адаптирована под другие технологии RFID (Indala, HID, Legic итд.) и управлять УКВ (UHF) антеннами.
  • Система KRETA-3 может опционально иметь системы eDNI и успешно сочетать в себе алгоритм и сенсор для бесконтактных ID карт без использования PIN-кода или специальных драйверов.
  • Смарт-карты:  Карты хранения данных (SLE4442 / SLE5542) и кОарты с встроенным микропроцессором, совместимые с алгоритмом Т=0.
  • Карты с магнитной полосой: ISO 7813 and 4909 (HICO/LOCO).

Для удобства введения данных идентификации, система совместима с настольными считывателями. Это удобно при необходимости введения данных в рамках офиса.

Защита данных и безопасность

В системе KRETA-3 интеллектуальная система разделена на две части для того, чтобы отделить контакт интеллектуальную плату, модуль хранения данных и системы реле от платы интерфейса. В особых случаях система позволяет отделить интеллектуальный модуль от устройства и повысить существенно уровень безопасности системы. (это не требуется при нормальных режимах безопасности, только в особых случаях).

Контроль доступа и учет времени
Замок со считывателем отпечатка пальца KRETA 3 является идеальным решением для СКУД и учета времени в различных условиях работы: производственные предприятия, склады и транспортные терминалы, диспетчерские, государственные учреждения, службы безопасности.

Совместимость и связь

Связь через Host может осуществляться через IP контакт /TCP/IP и UDP контакты также через слот RS-232. Также опционально связь может осуществляться через WIFI контакт посредством конвертера и через Wiegand. Система позволяет создать широкую сеть контрольных терминалов.

Рабочая среда

  • Температуры: от -20ºC до 80ºC
  • Напряжение: 5V
  • Геометрия:
    • Офисный бокс 16.5x 22.1 x 6.1 cm. / примерно 600 gr.
    • Бокс из нержавеющей стали: 14.8 x 20.7 x 5.9 (8.2) cm. / примерно 1.7 Kg.

Инновационные решения в рамках системы Kimaldi Kreta-3

В рамках системы KRETA 3 собран целый спектр инновационных решений, призванных повысить эффективность, безопасность и надежность устройства, а также упростить его работу в рамках СКУД.

  • Возможность апгрейда программного обеспечения и рабочего интерфейса, а также трансформация ПО под конкретного заказчика посредством бесплатного пакета SDK через RS-232 или TCP/IP.
  • Срабатывание сигнализации при открытой двери без разрешения. Мониторинг положения двери посредством цифровых сенсоров, если дверь открыта, без разрешения или без контакта с KRETA-3, включается режим сигнализации.
  • Включение сигнала и отображение данных на мониторе, когда изменен режим работы устройства. Три разных настраиваемых режима.
  • Антивозврат. Данный режим подаст сигнал, если посетитель быстро возвращается обратно, либо другой человек пытается выйти из помещения, воспользовавшись открытой дверью.
  • Управление доступом конкретного числа людей. Система позволяет обеспечить доступ только конкретному числу людей. Например, не более 20 человек в помещении.
  • Учет рабочего времени. Посредством персонализированных сообщений при входе в помещение каждый сотрудник может знать время, проведенное на работе (количество часов смены)
  • Управление вспомогательными модулями. Устройство может быть интегрировано с удаленным электронным устройством управления посредством RS-232 порта. Данный вспомогательный модуль может быть связан с пультами управления, клавиатурами, дисплеями, цифровыми слотами и реле. Если с устройством нарушена связь, KRETA-3 может включить сигнализацию или активировать систему безопасности.
  • Доступ различных пользователей с разными режимами доступа. Данные пользователей могут вводиться:
    • Удаленно: Отпечатки пальцев снимаются через настольный считыватель и затем данные отправляются на устройство и задаются параметры доступа.
    • Локально и немедленно: Отпечатки пальцев вводятся в систему сразу на месте.
    • Локально с задержкой: Пользователь авторизуется, однако информация об отпечатках пальцев не фиксируется (например вводится PIN-код). Отпечатки пальцев вводятся автоматически только после введения PIN-кода (либо использования карты посетителя).
  • OFFLINE и ONLINE режимы управления дверьми. Программное обеспечение может помогать осуществлять контроль двери в режиме ONLINE, при этом в режиме OFFLINE устройство может продолжать работу с сохранением всех данных. Данные обновятся при подключении режима ONLINE (например, при выключениях электроэнергии).
  • Опционально система может быть подключена к принтеру, печатающему билет, чек или визитную карточку с напоминанием, когда необходимо прийти в следующий раз или с иной информацией для пользователя или ID пропуск.

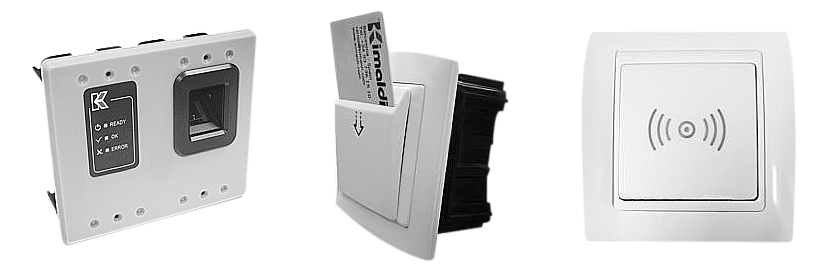

Некоторые варианты корпусов и конфигурации Kreta-3

Для проектов, в рамках которых требуется повышенная безопасность, а также для удобства формирования элементов системы СКУД, модули системы KRETA-3 могут быть разнесены. Для таких задач могут быть поставлены устройства, имеющие независимые считыватели, системы управления и контроля.

    Важной особенностью наших контроллеров является то, что они не унифицированы и мы их производим под задачи конкретного заказчика

    • С нужным набором реле, плат управления UI, объемом памяти и функционалом процессора DB;
    • С применением различных типов паналей управления (клавиатура, интерфейс пользователя,экран управления);
    • С выбором нужного набора считывателей:
    • Биометрический считыватель рисунка пальца
    • Биометрический считыватель рисунка вен и капилляров пальца (повышенная безопасность)
    •  Считыватель карт
    • C использованием разных типов корпусов: Cталь, Пластик итп.

    При отсутствии необходимости использовать встроенные панели управления или считыватели, в ситуациях, когда элементы СКУД удалены или независимы, целесообразно использовать версию контроллера КРЕТА-3 в закрытом боксе: в данном случае используются различных типы унифицированных корпусов из различных материалов (пластик, металл, несгораемые типы корпусов, IP-65.

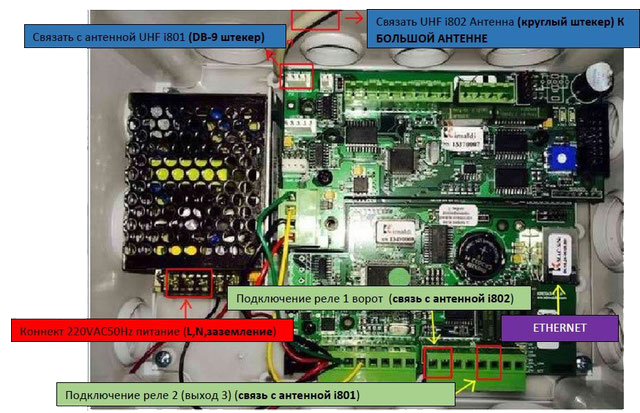

    Вариант закрытой версии контроллера kreta-3 при «кастомизации» устройства под заказчика (cистема управления «бесконтактного» скуд паркинга с использованием антенн укв-диапазона частот)

    В данном случае блок памяти, процессор и две платы управления находятся в одном боксе, предусмотрена опция управления через интернет-кабель, а также встроены реле управления воротами. Все элементы легко подключаются посредством стандартных слотов RS-232, TCP-IP итд. Также контроллер прекрасно себя зарекомендовал функционируя в рамках большой разветвленной системы СКУД — до нескольких десятков контроллеров управления:

    Типы и модификации

    АРТИКУЛ ОПИСАНИЕ
    01KRT3ESB11 Kreta 3 терминал, без считывателей, RS-232 x2, TTL, клав., экран, питание
    01KRT3ESB11F1 Kreta 3 терминал, биосканер, RS-232, TTL, клав., экран, питание
    01KRT3ESB11F1X1 Kreta 3 терминал, биосканер, EM 125kHz, RS-232, клав., экран, питание
    01KRT3ESB11F1X2 Kreta 3 терминал, биосканер, MF 13,56MHz, TTL, клав., экран, питание
    01KRT3ESB11X1 Kreta 3 терминал, Prox 125kHz, RS-232 x2, клав., экран, питание
    01KRT3ESB11X2 Kreta 3 терминал, MF 13,56MHz, RS-232 x2, клав., экран, питание
    01KRT3ESA11G1 Kreta 3 терминал, HICO, Inox уличный корпус, RS-232, клав., экран, питание
    01KRT3ESN1 Kreta 3, электрононная панель для интеграции в камтомизированные решения, RS-232 x2, TTL
    01KRT3ESN2 Kreta 3, электрононная панель, дисплей, RS-232 x2, TTL
    01KRT3ESN3 Kreta 3, электрононная панель, дисплей, клавиатура, RS-232 x2, TTL
    01KRT3ESN4 Kreta 3, OEM комплект, дисплей, клавиатура, RS-232 x2, TTL
    -WS- Wifi вместо Ethernet (KiWi)
    -A1- Inox корпус
    -A2- Корпус уличный, стальной
    -N4- Комплекс OEM
    -1- Стандартный неразделяемый корпус Kreta 3
    -2- Разделяемая панель (UI панель управления + DB & CP) / мы можем в целях безопасности системы предложить разделение контроллера на 2 части — панель управления на внешней стороне стены и блок базы данных на внутренней части внутри помещения
    -3- Корпус адаптированный под комплексные стандартные задачи безопасности СКУД
    -F1- Cчитыватели отпечатка пальца (до 1000 отпечатков), жесткость кремния KKK, FVC качество
    -F2- Cчитыватели отпечатка пальца (до 1000 отпечатков), жесткость кремния KKK, FVC качество
    -X1- Cчитыватель Proximity (Em Marin), 125KHz
    -X2- Cчитыватель HF (Mifare), 13,56MHz
    -X3- Multi-ISO UID cчитыватель
    -G1- Cчитыватель магнитной полосы HICO
    -S1- Cчитыватель eDNI
    -S2- Cчитыватель SC2000
    -S2- Cчитыватель SC42
    01SFIMNO1 Биометрический комплект 1M (cчитыватель + оптический сканер + база считывателя + кабеля
    FP1M FIM 5360 1M (1000 пользователей)
    FP10M FIM 4060 10M (10 000 отпечатков)
    Экран 2х20 панель с подстветкой
    Клавиатура 16 кнопок клавиатура
