Мультиформатные считыватели

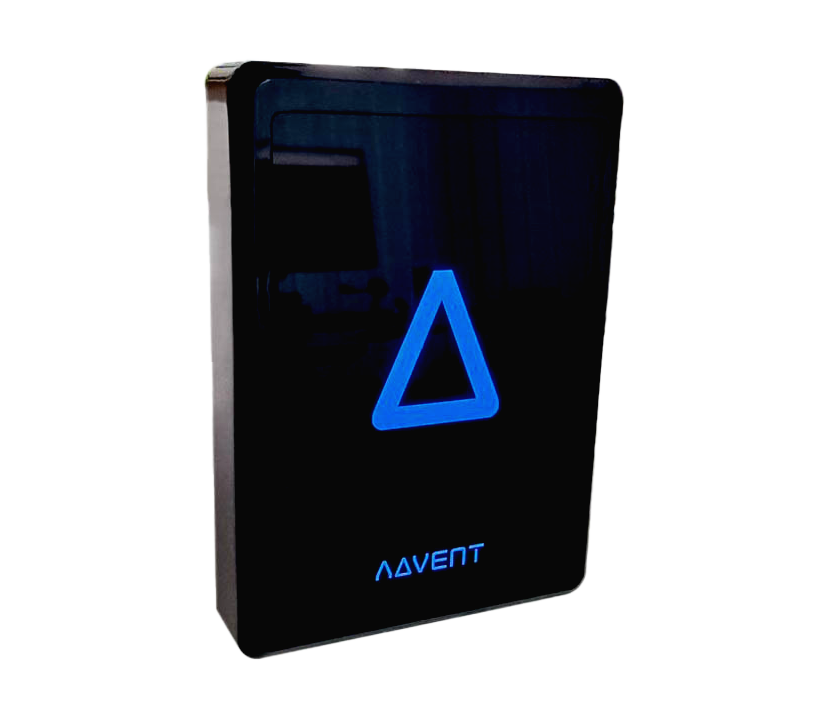

ADVENT IDETRIS – 7X

ADVENT

IDETRIS – 7X / 7XR*

Двухчастотные мультиформатные считыватели карт для Защищенных систем доступа на базе широкого спектра идентификаторов и стандартов Безопасности в противоударном корпусе со светодиодным индикатором-логитипом.

*7XR (c Российским микроконтроллером управления)

Основные функции

В серии «R» (IDETRIS – 7XR) используется Российский микроконтроллер первого уровня, XIP-чип памяти и другие отечественные компоненты.
Мультиформатный интерфейс: Em Marin, HID prox, Mifare, Mifare Plus, DESFire, HID iClass, Indala (считывание UID/CSN | Card memory content)
Двухчастотный режим: 125kHz, 13,56MHz
Коммуникационные интерфейсы: OSDP2.2, RS-485, Wiegand для коннекта с Контроллером (IDETRIS 3X / 32X / 8XM, либо любой Контроллер Заказчика)
Беспроводной коммуникационный интерфейс: BT+AES для коннекта с Контроллером и коннекта с приложением «Мобильный доступ»
Противоударный корпус: ABS+PC. Защита от влаги IP68, рабочий температурный режим от -60 до +60
Кастомизация дизайна под Заказчика, Включая панель со светодиодным Логотипом

Мобильный доступ

Мобильное приложение IDETRIS-QUB
Функции «Мобильного Доступа» посредством специализированного канала BT
+AES-шифрование канала связи

Потряси телефон — Проходи
Покажи телефон — Проходи (Опция: «Динамический QR-код)
Нажми кнопку на Экране — Проходи

Кастомизация

Дизайн LED-панелей под Логотип Заказчика или OEM-Партнера

IP 67

Защита IP67 — с возможностью уличной инсталляции
Защита от влаги, пыли, низких и высоких температур

НИОКР

Для Серии Мультиформатных считывателей IDETRIS в рамках проекта «XR» проводится интеграция Отечественного Микропроцессора управления с дополнительными алгоритмами шифрования AES128, Mагма и Кузнечик

НИОКР

В мультиформатный считыватель IDETRIS в рамках проекта «XR» интегрирован Отечественный чип Памяти с XIP-технологией запуска кода

Панель клавиатуры (опционально)

Высококачественная цифровая панель на базе технологии «сенсоров касания» с подсветкой
Mosaic Keypad — технология «Смены порядка цифр» при каждой операции
Функция звонка у считывателя с панелью клавиатуры

Рабочие интерфейсы RFID

125KHz: Em Marin, HID Prox
13.56KHz: Mifare, Mifare Plus, Desfire, HID iClass, Indala

Опционально: дисплей считывателя может показывать CSN/UID номер или код запрограммированной карты, либо имя пользователя. * (Поддерживает разные Языки)

Смена конфигурационных параметров считывателя посредством карты конфигурирования

Простая инсталляция и интеграция

Защита от смены поляризации

Корпус, защищенный от влаги, сертифицированный IP67

Панель винта с откидным дном делает обслуживание более удобным

Все слоты защищены — 12VDC

Универсальная задняя панель позволяет установить считыватель на разные поверхности и в разных условиях инженерии

Задняя панель позволяет устанавливать считыватели на металлической поверхности без нарушения электромагнитной дальностсчитывания карт

Соответствие стандартам и сертификаты:

Считыватели карт (версия ADVENT IDETRIS 7FR на базе Российского чипа)

— Cвидетельство Роспатент №1106982 на право использования товарного знака IDETRIS
— Считыватели — ТУ 26.30.50-003-11662371-2025
— Защищенность основного микроконтроллера печатной платы:

В версии ADVENT IDETRIS используются Российские Микроконтроллер первого уровня и чип памяти XIP – типа для оперативного управления Считывателем

Три специализированных преобразования безопасности ГОСТ Р Микроконтроллера (чипа управления):

1) AES128, FIPS 197 128-битный блочный шифр со 128-битным ключом
2) «Магма», ГОСТ 34.122015 64-битный блочный шифр
3) «Кузнечик», ГОСТ 34.122015 128-битный блочный шифр

AES 128 | AES 256 | 3DES | 2K3DES | EV3 DESFire

— ГОСТ Р ИСО/МЭК 14443-3-2014
— ОКПД2 26.20.30.140
— ТН ВЭД 8471
— ISO IP-67 (от -70С до +70С без идентификатора INDALA)
— ISO IP-67 (от -50С до +60C с идентификатором INDALA)
— При использовании Контроллеров ACS IDETRIS 3X / 8XM управление посредством ПО IDETRIS MANAGER на базе: PostgreSQL, PostgresPro СУБД, адаптация по Linux, RED OS, Astra OS (в зависимости от задач)

IDETRIS-7X Характеристики

Функции и технические характеристики

Модель

Конфигурируемые функции:

Ре-конфигурирование

Исходящий формат

Мультиформатный режим

Вывод клавиатуры

Контроль сигнализации

Подсветка

Технические характеристики:

Считывание

Коммуникационные интерфейсы

Стандартный выход клавиатуры

Дисплей

Сообщение на дисплее

Дистанция проводки

IDETRIS 7X

5cек. (по умолчанию) или Пол часа после включения питания для некоторых интерфейсов

CSN/UID 32bits, 34bits, 56bits (backward/forward) | считывание содержания файла для запрограммированного ID-алгоритма | Cчитывание контента карт

Em Marin, HID Prox, Mifare, Mifare Plus, Desfire, HID iClass, Indala

N/A

Напрямую со считывателя либо через Контроллер

RGB (Светодиодная рамка на всех устройствах, а логотип – возможен под Дизайн Заказчика

3-8 cm (В зависимости от Идентификатора карты)

OSDP2.2., Wiegand, (RS232 и RS485 – опционально) Беспроводной интерфейс: BT + AES шифрование

N/A

до 50 м. (оптимально) (если больше 50 до 150m, то 22 AWG с экранирующим кабелем d cable)

Рабочие характеристики

Напряжение: Напряжение 10 — 15VDC
Рабочий ток: 160mA
Рабочая температура: -30℃ +70℃
Внешняя геометрия: 115.5*84.5*20.5mm
Длина считывания: 5см. (стандарт) (в зависимости от идентификатора)

Материал корпуса: Поликарбонат+ABS, задняя панель — металл
Стандартный цвет: Black
Влажность: 10% — 90%
Вес (Mini) : 210g (160g)

Интерфейсы и опции в модификациях

Типы устройств

T

P

X

FL

F

Значение

TABLE – настольный считыватль

PROGRAMMER – настольный программатор

Настенный считывать

«FLUSH»-корпус (Для встраивания)* (опционально)

Ceрия "FRAME" (Артикул меняется на 9F...)

Опции

K

B

O

W

Значение

PIN-панель

Bluetooth

OSDP2.2. протокол (автоматически во всех считывателях)

WIFI – только в контроллерах-кнопках 3X/32X Controller

Интерфейс

[E0]

[HP0]

[M0]

[M1]

[MP0]

[MP1]

[HiC0]

[HiC1]

[D0]

[D1]

[SF0]

Значение

Em Marin (CSN/UID)

HID Prox (CSN/UID)

Mifare (СSN/UID | без считывания контента)

Mifare (CSN/UID + cчитывание контента)

Mifare Plus (СSN/UID | без считывания контента)

Mifare Plus (CSN/UID + cчитывание контента)

HID iClass (СSN/UID | без считывания контента)

HID iClass (СSN/UID | + cчитывание контента)

Desfire (СSN/UID | без считывания контента)

Desfire (CSN/UID + cчитывание контента)

Sony Felica (СSN/UID | без считывания контента)

Модификации настенных «Х» считывателей

125kHz (CSN)

7X1

7X2

7X3

7X4

Значение

[E0]+[HP0]+[O]

[E0]+[HP0]+[O]+[K]

[SF0]+[O]

[SF0]

13,56MHz (только CSN/UID)

7X5

7X6

7X7

7X8

7X9

7X10

7X11

7X12

7X13

7X14

7X15

7X16

7X17

7X18

7X19

7X20

Значение

[M0]+[O]

[M0]+[O]+[K]

[M0]+[MP0]+[O]

[M0]+[MP0]+[O]+[K]

[M0]+[D0]+[O]

[M0]+[D0]+[O]+[K]

[M0]+[MP0]+[D0]+[O]

[M0]+[MP0]+[D0]+[O]+[K]

[M0]+[MP0]+[HiC0]+[O]

[M0]+[MP0]+[HiC0]+[O]+[K]

[M0]+[D0]+[HiC0]+[O]

[M0]+[D0]+[HiC0]+[O]+[K]

[M0]+[MP0]+[D0]+[HiC0]+[O]

[M0]+[MP0]+[D0]+[HiC0]+[O]+[K]

[M0]+[HiC0]+[O]

[M0]+[HiC0]+[O]+[K]

13,56MHz (CSN/UID + Card Content)

7X21

7X22

7X23

7X24

7X25

7X26

7X27

7X28

7X29

7X30

7X31

7X32

7X33

7X34

7X35

7X36

7X38

7X39

7X40

7X41

Значение

[M1]+[O]

[M1]+[O]+[K]

[M1]+[MP1]+[O]

[M1]+[MP1]+[O]+[K]

[M1]+[D1]+[O]

[M1]+[D1]+[O]+[K]

[M1]+[MP1]+[D1]+[O]

[M1]+[MP1]+[D1]+[O]+[K]

[M1]+[MP1]+[HiC1]+[O]

[M1]+[MP1]+[HiC1]+[O]+[K]

[M1]+[MP1]+[HiC0]+[O]

[M1]+[MP1]+[HiC0]+[O]+[K]

[M1]+[D1]+[HiC1]+[O]

[M1]+[D1]+[HiC1]+[O]+[K]

M1]+[D1]+[HiC0]+[O]

[M1]+[D1]+[HiC0]+[O]+[K]

[M1]+[MP1]+[D1]+[HiC1]+[O]

[M1]+[MP1]+[D1]+[HiC1]+[O]+[K]

[M1]+[MP1]+[D1]+[HiC0]+[O]

[M1]+[MP1]+[D1]+[HiC0]+[O]+[K]

Двухчастотные 125kHz+13,56MHz (только СSN/UID)

7X50

7X51

7X52

7X53

7X54

7X55

7X56

7X57

7X58

7X59

7X60

7X61

7X62

7X63

7X64

7X65

7X66

7X67

7X68

7X69

7X70

7X71

7X72

7X73

7X74

7X75

7X76

7X77

7X78

7X79

7X80

7X81

Значение

[E0]+[M0]+[O]

[E0]+[M0]+[O]+[K]

[E0]+[HP0]+[M0]+[O]

[E0]+[HP0]+[M0]+[O]+[K]

[E0]+[M0]+[MP0]+[O]

[E0]+[M0]+[MP0]+[O]+[K]

[E0]+[HP0]+[M0]+[MP0]+[O]

[E0]+[HP0]+[M0]+[MP0]+[O]+[K]

[E0]+[M0]+[D0]+[O]

[E0]+[M0]+[D0]+[O]+[K]

[E0]+[HP0]+[M0]+[D0]+[O]

[E0]+[HP0]+[M0]+[D0]+[O]+[K]

[E0]+[M0]+[MP0]+[D0]+[O]

[E0]+[M0]+[MP0]+[D0]+[O]+[K]

[E0]+[HP0]+[M0]+[MP0]+[D0]+[O]

[E0]+[HP0]+[M0]+[MP0]+[D0]+[O]+[K]

[E0]+[M0]+[MP0]+[HiC0]+[O]

[E0]+[M0]+[MP0]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M0]+[MP0]+[HiC0]+[O]

[E0]+[HP0]+[E0]+[M0]+[MP0]+[HiC0]+[O]+[K]

[E0]+[M0]+[D0]+[HiC0]+[O]

[E0]+[M0]+[D0]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M0]+[D0]+[HiC0]+[O]

[E0]+[HP0]+[M0]+[D0]+[HiC0]+[O]+[K]

[E0]+[M0]+[MP0]+[D0]+[HiC0]+[O]

[E0]+[M0]+[MP0]+[D0]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M0]+[MP0]+[D0]+[HiC0]+[O]

[E0]+[HP0]+[M0]+[MP0]+[D0]+[HiC0]+[O]+[K]

[E0]+[M0]+[HiC0]+[O]

[E0]+[M0]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M0]+[HiC0]+[O]

[E0]+[HP0]+[M0]+[HiC0]+[O]+[K]

Двухчастотные 125kHz+13,56MHz (СSN/UID+Card Content)

7X82

7X83

7X84

7X85

7X86

7X87

7X88

7X89

7X90

7X91

7X92

7X93

7X94

7X95

7X96

7X97

7X98

7X99

7X100

7X101

7X102

7X103

7X104

7X105

7X106

7X107

7X108

7X109

7X110

7X111

7X112

7X113

7X114

7X115

7X116

7X117

7X118

7X119

7X120

7X121

Значение

[E0]+[M1]+[O]

[E0]+[M1]+[O]+[K]

[E0]+[HP0]+[M1]+[O]

[E0]+[HP0]+[M1]+[O]+[K]

[E0]+[M1]+[MP1]+[O]

[E0]+[M1]+[MP1]+[O]+[K]

X8[E0]+[HP0]+[M1]+[MP1]+[O]

[E0]+[HP0]+[M1]+[MP1]+[O]+[K]

[E0]+[M1]+[D1]+[O]

[E0]+[M1]+[D1]+[O]+[K]

[E0]+[HP0]+[M1]+[D1]+[O]

[E0]+[HP0]+[M1]+[D1]+[O]+[K]

[E0]+[M1]+[MP1]+[D1]+[O]

[E0]+[M1]+[MP1]+[D1]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[O]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[O]+[K]

[E0]+[M1]+[MP1]+[HiC1]+[O]

[E0]+[M1]+[MP1]+[HiC1]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[HiC1]+[O]

[E0]+[HP0]+[M1]+[MP1]+[HiC1]+[O]+[K]

[E0]+[M1]+[MP1]+[HiC0]+[O]

[E0]+[M1]+[MP1]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[HiC0]+[O]

[E0]+[HP0]+[M1]+[MP1]+[HiC0]+[O]+[K]

[E0]+[M1]+[D1]+[HiC1]+[O]

[E0]+[M1]+[D1]+[HiC1]+[O]+[K]

[E0]+[HP0]+[M1]+[D1]+[HiC1]+[O]

[E0]+[HP0]+[M1]+[D1]+[HiC1]+[O]+[K]

[E0]+[M1]+[D1]+[HiC0]+[O]

[E0]+[M1]+[D1]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M1]+[D1]+[HiC0]+[O]

[E0]+[HP0]+[M1]+[D1]+[HiC0]+[O]+[K]

[E0]+[M1]+[MP1]+[D1]+[HiC1]+[O]

[E0]+[M1]+[MP1]+[D1]+[HiC1]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[HiC1]+[O]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[HiC1]+[O]+[K]

[E0]+[M1]+[MP1]+[D1]+[HiC0]+[O]

[E0]+[M1]+[MP1]+[D1]+[HiC0]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[HiC0]+[O]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[HiC0]+[O]+[K]

125kHz (CSN) + INDALA

7X138

7X139

7X141

7X142

Значение

[E0]+[IND0]+[O]

[E0]+[IND0]+[O]+[K]

[E0]+[IND0]+[O]

[E0]+[IND0]+[O]+[K]

Двухчастотные 125kHz (+INDALA)+13,56MHz (СSN/UID+Card Content)

7X143

7X144

7X145

7X146

7X147

7X148

7X149

7X150

7X151

7X152

7X153

7X154

7X155

7X156

7X157

7X158

7X159

7X160

7X161

7X162

7X163

7X164

Значение

[E0]+[M1]+[IND0]+[O]

[E0]+[M1]+[IND0]+[O]+[K]

[E0]+[M1]+[MP1]+[IND0]+[O]

[E0]+[M1]+[MP1]+[IND0]+[O]+[K]

[E0]+[M1]+[MP1]+[D1]+[IND0]+[O]

[E0]+[M1]+[MP1]+[D1]+[IND0]+[O]+[K]

[E0]+[HP0]+[IND0]+[O]

[E0]+[HP0]+[IND0]+[O]+[K]

[E0]+[HP0]+[M1]+[IND0]+[O]

[E0]+[HP0]+[M1]+[IND0]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[IND0]+[O]

[E0]+[HP0]+[M1]+[MP1]+[IND0]+[O]+[K]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[IND0]+[O]

[E0]+[HP0]+[M1]+[MP1]+[D1]+[IND0]+[O]+[K]

[E0]+[HP0]+[HiC0]+[IND0]+[O]

[E0]+[HP0]+[HiC0]+[IND0]+[O]+[K]

[E0]+[HP0]+[HiC0]+[M1]+[IND0]+[O]

[E0]+[HP0]+[HiC0]+[M1]+[IND0]+[O]+[K]

[E0]+[HP0]+[HiC0]+[M1]+[MP1]+[IND0]+[O]

[E0]+[HP0]+[HiC0]+[M1]+[MP1]+[IND0]+[O]+[K]

[E0]+[HP0]+[HiC0]+[M1]+[MP1]+[D1]+[IND0]+[O]

[E0]+[HP0]+[HiC0]+[M1]+[MP1]+[D1]+[IND0]+[O]+[K]
