Контроллер с бесконтактной кнопкой



ADVENT

IDETRIS ICAD

Каталог Advent Idetris

ICAD – Intelligent Controller And Button Device

цифровой умный контроллер с бесконтактной кнопкой

Логика построения архитектуры ICAD

  • Устройства ICAD – это целый спектр технологических решений: Встроенный в устройство контроллер управления двери, Бесконтактная кнопка активации Выхода и Встроенный Bluetooth считыватель для беспроводного удаленного управления устройством.
  • ICAD может быть установлен внутри помещения, в отличии от многих терминалов доступа с встроенными контроллерами. Это является дополнительной функцией обеспечения безопасности.

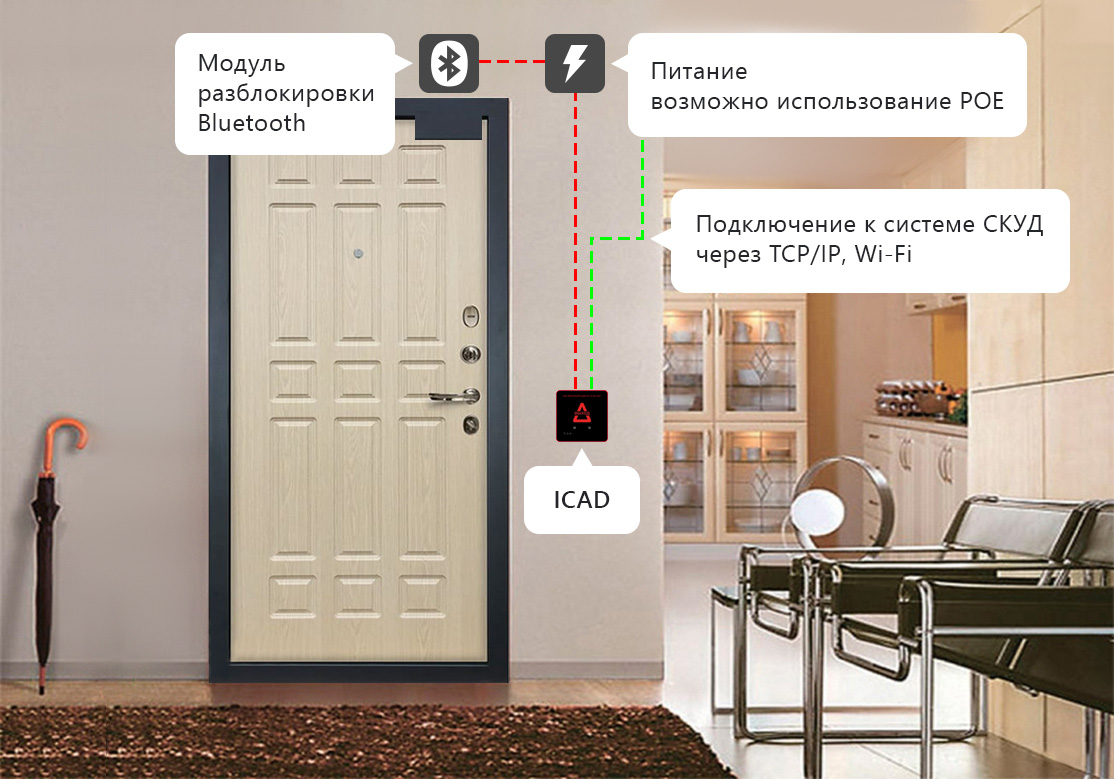

  • Простота инсталляции: модуль разблокировки Blutooth, функция считывателя Bluetooth и WiFi – только три точки оборудования двери при установке: Питание, ICAD и электрический замок, без необходимости прокладки проводов.

все просто

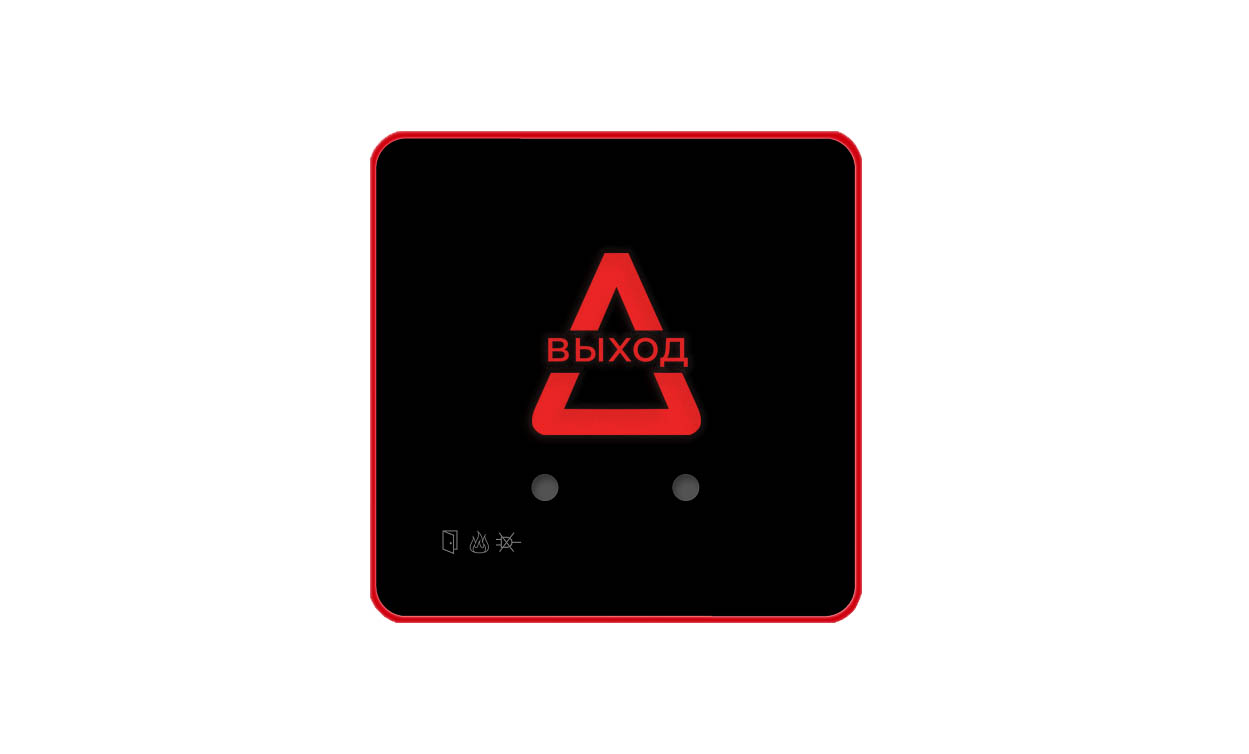

бесконтактная кнопка выхода

плюс

беспроводной контроллер

Функции Контроллера Двери

  • Может работать в Автономном или Сетевом режиме — WiFi, TCP-IP (стандарт), Bluetooth.
    Для ICAD3 специальным образом разработан модуль Bluetooth. Это технологичная
    промышленная версия Bluetooth.
  • Возможность добавлять пользователей в память устройства только при наличии специальной карты-ключа при активации устройства после установки внутри помещения! (дополнительная функция безопасности)
  • Временные графики позволяют настроить режим разблокировки двери. Два режима:
    «Временная разблокировка» (Timed Unlock) или «Триггерная разблокировка» (Trigger Unlock).
  • Поддержка Считывателей Входа и Выхода (IN / OUT) (Weigand или OSDP выходы).
  • Поддержка IN/OUT «функции Анти-возврат» для одной двери.
  • Поддержка функции ADA для каждой двери.
  • Поддержка функции «Блокировки человека в шлюзе», режим «Эскорта», «Доступ только по карте», режиме «Карта + PIN» и «PIN» отдельно.
  • Поддержка функции «Interlock» для множества дверей.
  • Поддержка 20 000 карт емкость и 500 000 записей аудита событий.
  • Поддержка 256 Уровней доступа, 128 Временных событий, 128 «выходных» Дней.
  • Опционально: питание через интернет — POE.
  • Может функционировать как Bluetooth считыватель «виртуальных карт» с телефона.
  • Может управлять Bluetooth модулем разблокировки двери (беспроводной принцип СКУД)

Режим механической кнопки при эвакуации и отключении питания кнопки

Беспроводная установка внутри помещения. Тем самым контроллер ICAD3 защищен от доступа извне.

CAD3 – процессорный контроллер с автномным режимом хранением данных

Бесконтактная электромагнитная
«Емкостная» технология

Управление с телефона

Кастомизация дизайна,
лого заказчика

Настройка дистанции
считывания

ICAD SOFTWARE

Основные функции программного модуля ICAD



  • Использование базы данных SQL.
  • CS structure и поддержка до 64 «Клиентов».
  • Определение области массива данных и запись статистики держателей карт в определенную область.
  • Поддержка настраиваемого поля держателей карт.
  •  Поддержка интерфейса уведомлений о событиях и всплывающих сообщений в реальном режиме времени.
  • Может разделять окна событий и чрезвычайных ситуаций.
  • Поиск файла события по ключевым данным: время, номера карт, тип событий и департамент.
  • Экспорт событий в виде Excel, Word, PDF – файлов.
  • Поддержка мини-меню для лучшего контроля системы.
  • Обновление прошивки Firmware.
  • Обновление и восстановление Базы данных, создание резервной базы данных. (В ручную и с сохранением в соответствии с определенными временными интервалами).
    Программный пакет для управления устройствами ICAD и зависимой от них инфраструктурой СКУД.

SQL база данных

Архитектура структуры
массивов данных

Статистика событий

Поиск данных,
Поиск персоналий

Создание резервных баз

Выгрузка данных в Excel, Word, PDF

Стандартная схема ICAD

IDETRIS-ICAD  Характеристики

Модальности и интерфейсы

Устройства
A1 A2
ICAD = Контроллер в панели кнопки Выхода
Функции и параметры
D1
D2
D3
D4
X1
3 = 3е Поколение
D2 9 = Стандартный корпус Flash
2 = Стандарт (Вход/Выход считыватель)
8 = Модуль разблокировки Bluetooth
1 = TCP/IP (Стандарт)
4 = WiFi модуль
5 = BT модуль
6 = WiFi + BT модуль
i = iDOT (+Спикер)
s = SRED (+Спикер, Стекло для разбития)
Модель
Конфигурируемые функции:
Запрос на Выход
Тамперная сигнализация
Противопожарная сигнализация
Определяемый выход сигнала тревоги
Сигнализация
Индикаторы
“Разбите стекла”
Функциональные карты
Емкость карт
Аудит записей
Коннект Считывателя
Стандартная дистанция считывания
Реле электронного замка
Вес
ICAD3-i
Цвет меняется с Синего на Зеленый вместе со звуковым сигналом
Локальная сирена будет активирована, если крышка снята
Тригер выхода Сирены и Сигнализации
NC/COM/NO 30VDC @ 1A (Max.) (cухой контакт)
Может использовать Софт для ВКЛ и ВЫКЛ для активации DOT-кнопки и DHO
Дверь открыта, пожарная тревога, сбой сети
нет
Добавить / Удалить / Очистить
20 000 карт
500 000 «несетевых» событий
Wiegand или OSDP/ Поддержка Конфигурации работы считывателей Вх/Вых
3,5 - 4 cm
92 X 92 X 18,5 mm (внешняя панель)
30VDC c 2A (Max.) (-s версия) отдельно от питания ICAD
180g
ICAD3-s
Тригер сирены, разблокировка слота выхода и разблокировки Двери
Ударить в центр панели
